قطعات زیربندی بیل مکانیکی: آنچه هر اپراتوری باید بداند

شاسی بیل مکانیکی پایه و اساس تحرک و پایداری دستگاه است، با این حال اغلب یکی از نادیده گرفته شده ترین بخش ها در هنگام تعمیر و نگهداری است. شاسی به عنوان سیستمی متشکل از اجزای حیاتی مانند زنجیر چرخ، غلتک، چرخ دنده و هرزگرد، نقش عمده ای در عملکرد کلی و طول عمر تجهیزات ایفا می کند.

قطعات زیربندی و قطعات جایگزین برای طیف گسترده‌ای از برندها و مدل‌های تجهیزات، از جمله مینی بیل مکانیکی، لودرهای کامپکت و بولدوزرها، موجود است و سازگاری و عملکرد قابل اعتماد را در انواع مختلف ماشین‌آلات تضمین می‌کند.

برای اپراتورها و مدیران ناوگان، درک عملکرد و نگهداری قطعات زیربندی بیل مکانیکی برای کاهش زمان از کارافتادگی، بهبود کارایی و کاهش هزینه‌های عملیاتی ضروری است. این راهنما آذرخش باکت هر آنچه را که باید در مورد قطعات زیربندی بیل مکانیکی بدانید ، از جمله اجزای آنها، الگوهای سایش رایج و نکات نگهداری که به افزایش طول عمر آنها کمک می‌کند، پوشش می‌دهد.

شاسی بیل مکانیکی چیست؟

شاسی بیل مکانیکی ، فونداسیون دستگاه است که وظیفه تحمل وزن آن، امکان تحرک و ایجاد ثبات در زمین‌های چالش‌برانگیز را بر عهده دارد. این شاسی از اجزای کلیدی شامل زنجیر چرخ، غلتک، هرزگرد، چرخ‌دنده، کفشک چرخ و در برخی تجهیزات، زنجیرهای لاستیکی به عنوان جایگزینی برای زنجیرهای فولادی تشکیل شده است. این قطعات شاسی بیل مکانیکی در کنار هم، فونداسیونی را تشکیل می‌دهند که سازه بالایی روی آن کار می‌کند و عملکرد روان و قابل اعتماد را در کاربردهای سنگین مانند ساخت و ساز، معدن و حفاری تضمین می‌کند.

تفاوت بین ساختار بالایی و شاسی

یک بیل مکانیکی به دو بخش اصلی تقسیم می‌شود: سازه بالایی و شاسی. سازه بالایی شامل اجزایی مانند کابین، بوم، موتور و سیستم‌های هیدرولیک است. این سازه برای حفاری، بلند کردن و جابجایی مواد طراحی شده است. در مقابل، قطعات شاسی بیل مکانیکی بر حرکت و پایداری متمرکز هستند. در حالی که سازه بالایی وظایف عملیاتی را انجام می‌دهد، شاسی ضربه زمین را جذب می‌کند، وزن را به طور مساوی توزیع می‌کند و تضمین می‌کند که دستگاه در حین کار پایدار بماند. درک این تمایز هنگام نگهداری یا تعویض قطعات شاسی برای بیل مکانیکی ضروری است، زیرا آنها مستقیماً بر کارایی دستگاه و ایمنی اپراتور تأثیر می‌گذارند.

قطعات زیربندی بیل مکانیکی

چرا سلامت شاسی برای عملکرد و طول عمر حیاتی است؟

وضعیت شاسی بیل مکانیکی نقش حیاتی در عملکرد کلی، راندمان سوخت و طول عمر دستگاه دارد. قطعات فرسوده یا بد نگهداری شده بیل مکانیکی ، مانند زنجیر چرخ یا غلتک، می‌توانند منجر به سایش ناهموار، کاهش کشش و خرابی‌های پرهزینه شوند. از آنجایی که شاسی می‌تواند تا 50٪ از کل هزینه نگهداری بیل مکانیکی را تشکیل دهد، بازرسی‌های منظم، تعویض به موقع قطعات فرسوده و کشش مناسب شاسی بسیار مهم هستند. قطعات شاسی بیل مکانیکی که به خوبی نگهداری شوند، نه تنها بهره‌وری را افزایش می‌دهند، بلکه زمان از کار افتادگی را نیز به حداقل می‌رسانند و عمر عملیاتی تجهیزات را افزایش می‌دهند.

اجزای اصلی قطعات شاسی بیل مکانیکی

شاسی یک بیل مکانیکی از اجزای متعددی تشکیل شده است که برای تضمین پایداری، کشش و عملکرد روان با هم کار می‌کنند. قطعات کلیدی شاسی بیل مکانیکی شامل زنجیر چرخ، غلتک‌ها، هرزگردها، چرخ‌دنده‌ها و بخش‌های چرخ‌دنده است. دانش صحیح در مورد این قطعات شاسی بیل مکانیکی برای اپراتورها و تیم‌های تعمیر و نگهداری ضروری است تا عملکرد بهینه دستگاه تضمین شده و سایش غیرضروری کاهش یابد.

زنجیر چرخ و کفشک چرخ

زنجیر ریل، ستون فقرات سیستم حرکتی بیل مکانیکی را تشکیل می‌دهد، در حالی که کفشک‌های ریل به حلقه‌های زنجیر پیچ می‌شوند تا کشش و پایداری را فراهم کنند. آنها با هم وزن دستگاه را تحمل می‌کنند و آن را قادر می‌سازند تا از زمین‌های ناهموار یا نرم عبور کند.

انواع کفش‌های دو و میدانی:

• تک چرخ دنده ای: برای حداکثر کشش طراحی شده است و معمولاً در زمین های سنگی یا ناهموار استفاده می شود.
• شیارزن دوبل: تعادلی بین کشش و پایداری ارائه می‌دهد، مناسب برای سطوح مختلط.
• سه‌پایه شیارزن: ایده‌آل برای سطوح سخت و کارهای ساختمانی عمومی، با ایجاد اختلال کمتر در زمین و مانورپذیری بهتر.

انتخاب کفشک شیار بر فشار و کشش زمین تأثیر می‌گذارد. به عنوان مثال، کفشک‌های پهن‌تر وزن را به طور مساوی‌تری روی سطوح نرم توزیع می‌کنند، در حالی که کفشک‌های باریک‌تر نفوذ بهتری در زمین‌های سخت ایجاد می‌کنند. انتخاب کفشک شیار مناسب هنگام تعویض قطعات زیربندی بیل مکانیکی بسیار مهم است.

غلتک‌ها (غلتک‌های پایین)

غلتک‌های مسیر، که به عنوان غلتک‌های پایینی نیز شناخته می‌شوند، در زیر قاب مسیر قرار گرفته‌اند و وزن بیل مکانیکی را تحمل می‌کنند و در حین کار، زنجیر را هدایت می‌کنند. آن‌ها توزیع یکنواخت وزن را تضمین کرده و از خروج از ریل جلوگیری می‌کنند.

علائم نشانگر سایش و تعویض:

• وجود نقاط صاف بیش از حد روی سطح غلتک.
• نشتی آب‌بندها یا گریس.
• الگوهای سایش ناهموار که منجر به عدم تنظیم زنجیر می‌شود.

بازرسی منظم و تعویض به موقع غلتک‌های فرسوده مسیر می‌تواند از آسیب‌های پرهزینه به سایر قطعات شاسی بیل مکانیکی جلوگیری کند.

غلتک‌های حامل (غلتک‌های بالایی)

غلتک‌های حامل در بالای ارابه قرار گرفته‌اند و زنجیر ریل را هنگام حرکت روی دستگاه هدایت می‌کنند. اگرچه در مقایسه با غلتک‌های پایینی وزن کمتری دارند، اما برای تراز نگه داشتن ریل ضروری هستند.

نکات نگهداری:

• برای کاهش اصطکاک، از روغن کاری مناسب اطمینان حاصل کنید.
• سطح غلتک را از نظر ساییدگی ناهموار یا ترک بررسی کنید.
• غلتک‌هایی را که نشانه‌هایی از عدم تنظیم یا صدای بیش از حد در حین کار نشان می‌دهند، تعویض کنید.

بیکاران

چرخ هرزگرد که در جلوی قاب ریل قرار دارد، برای هدایت زنجیر ریل و حفظ کشش مناسب عمل می‌کند. همچنین نیروهای ضربه را در حین حفاری یا عملیات سنگین جذب می‌کند.

روغن کاری و تنظیم:

• روانکاری با گریس یا روغن پایه در جلوگیری از سایش زودرس بسیار مهم است.
• بررسی‌های منظم کشش تضمین می‌کند که زنجیر ریل نه خیلی شل (منجر به خروج از ریل) و نه خیلی سفت (باعث افزایش سایش) باشد.

چرخ‌دنده‌ها

چرخ‌دنده‌ها، که در قسمت عقب شاسی قرار دارند، مستقیماً با اتصالات ریل درگیر می‌شوند تا بیل مکانیکی را به جلو یا عقب برانند. چرخ‌دنده‌ها و زنجیرهای ریل که به درستی با هم جفت شده‌اند، برای عملکرد روان بسیار مهم هستند.

الگوهای لباس و تطبیق آنها:

• دندانه‌های تیز یا نوک‌تیز چرخ‌دنده نشان‌دهنده‌ی ساییدگی بیش از حد هستند.
• همیشه چرخ‌دنده‌ها و زنجیرها را با هم تعویض کنید تا از سایش ناهموار جلوگیری شود، که می‌تواند طول عمر قطعات زیربندی بیل مکانیکی را کاهش دهد.

تنظیم‌کننده‌های ریل و مکانیزم کشش

تنظیم‌کننده‌های ریل، کشش صحیح را در زنجیر ریل حفظ می‌کنند. این سیستم‌ها یا هیدرولیکی هستند یا مبتنی بر گریس و برای عملکرد کارآمد ریل حیاتی هستند.

کشش مناسب ریل و پیامدهای ناهمراستایی:

• سفت کردن بیش از حد ریل‌ها می‌تواند منجر به سایش سریع‌تر غلتک‌ها، زنجیرها و هرزگردها شود.
• ریل‌های شل خطر خروج از ریل و در نتیجه توقف عملیات را به همراه دارند.
• برای اطمینان از طول عمر قطعات بیل مکانیکی، تنش را طبق دستورالعمل سازنده به طور منظم تنظیم کنید.

الگوهای رایج سایش و معنی آنها

درک الگوهای سایش روی قطعات زیربندی بیل مکانیکی برای تشخیص مشکلات احتمالی قبل از اینکه منجر به تعمیرات پرهزینه یا از کارافتادگی شوند، ضروری است. هر جزء از زیربندی می‌تواند شاخص‌های سایش خاصی را نشان دهد که می‌تواند به اپراتورها کمک کند تا اقدامات اصلاحی را به موقع انجام دهند.

نحوه بازرسی چشمی قطعات زیربندی خودرو

بازرسی‌های چشمی منظم اولین قدم برای حفظ سلامت قطعات زیربندی بیل مکانیکی است. نکات کلیدی که باید بررسی شوند عبارتند از:

• زنجیر چرخ و کفشک‌ها: به دنبال ساییدگی ناهموار روی شیارها یا کفشک‌های خم شده باشید، که می‌تواند نشان‌دهنده بارگذاری جانبی بیش از حد یا کار روی سطوح سخت باشد.
• غلتک‌ها (بالا و پایین): نقاط مسطح، نشتی روغن یا فلنج‌های فرسوده که می‌توانند باعث ناهمراستایی ریل شوند را بررسی کنید.
• هرزگردها: ترک‌ها، ساییدگی بیش از حد روی آج یا شل بودن زنجیر چرخ را بررسی کنید.
• چرخ‌دنده‌ها: به دنبال دندانه‌های تیز یا قلاب‌دار باشید، که نشان می‌دهد چرخ‌دنده فرسوده شده است و برای عملکرد بهینه باید همراه با زنجیر تعویض شود.

مستندسازی روند سایش در طول هر بازرسی به شناسایی الگوهای استفاده نادرست کمک می‌کند و تضمین می‌کند که قطعات بیل مکانیکی به موقع تعویض می‌شوند.

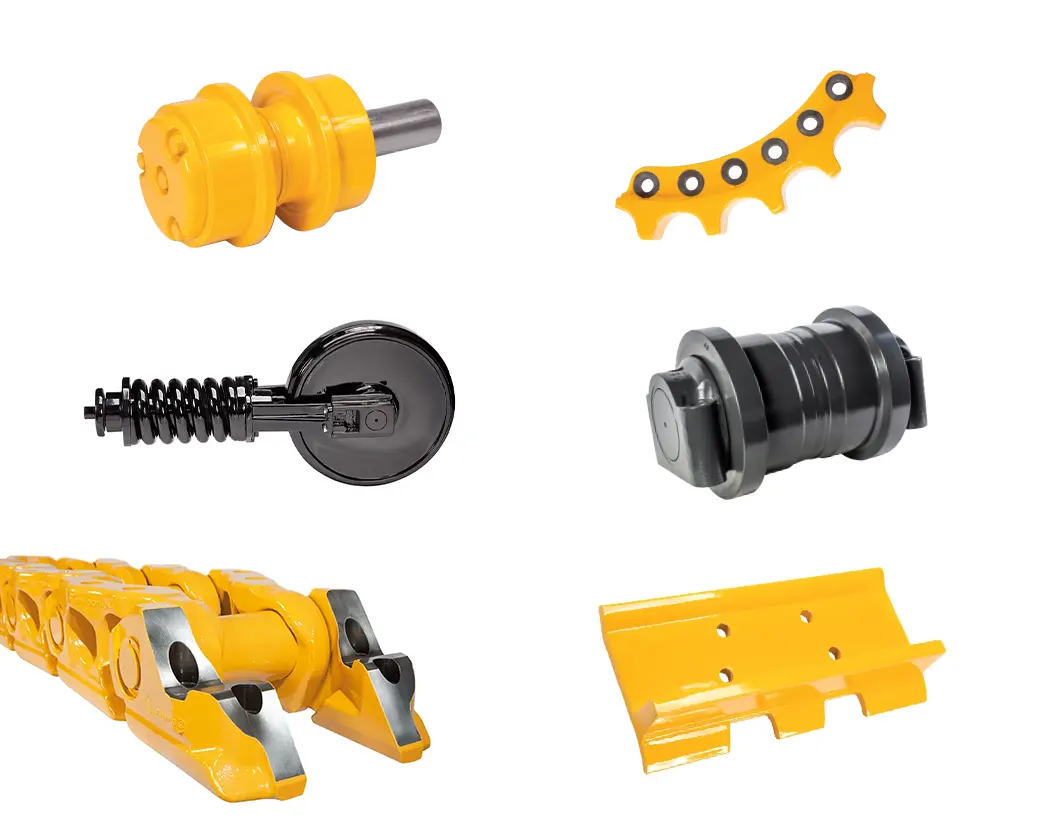

زیروبندی بیل مکانیکی

شاخص‌های کشش نامناسب ریل، ناهمراستایی یا بارگذاری بیش از حد

• کشش نامناسب زنجیر: اگر زنجیر بیش از حد افتاده باشد یا بیش از حد سفت به نظر برسد، می‌تواند باعث تسریع سایش غلتک‌ها و هرزگردها شود. کشش مناسب باید در حالت سکون دستگاه، کمی افتادگی در زنجیر ایجاد کند.
• ناهمراستایی: ساییدگی ناهموار در یک طرف کفشک‌ها یا غلتک‌های مسیر اغلب به مشکلات همراستایی ناشی از اجزای آسیب‌دیده یا شل اشاره دارد.
• بارگذاری بیش از حد: ساییدگی بیش از حد کفشک‌های زنجیر یا خراش‌های عمیق روی زنجیرها ممکن است نشان دهد که بیل مکانیکی اغلب تحت بارهای سنگین‌تری نسبت به آنچه برای آن طراحی شده است، کار می‌کند.

تنظیمات روتین و رعایت دستورالعمل‌های سازنده می‌تواند طول عمر قطعات زیربندی بیل مکانیکی را به میزان قابل توجهی افزایش دهد.

علل سایش زودرس در قطعات زیربندی بیل مکانیکی

سایش زودرس قطعات زیربندی بیل مکانیکی یکی از دلایل اصلی افزایش هزینه‌های نگهداری و زمان از کارافتادگی است. درک عواملی که سایش را تسریع می‌کنند به اپراتورها کمک می‌کند تا شیوه‌های بهتری را اتخاذ کرده و عمر تجهیزات خود را افزایش دهند.

انواع زمین (سنگلاخی، گلی، شنی)

نوع زمین به طور قابل توجهی بر میزان سایش قطعات زیربندی بیل مکانیکی تأثیر می‌گذارد:

• زمین‌های سنگی: به دلیل تماس مداوم با سطوح تیز و ناهموار، باعث آسیب ضربه‌ای به کفشک‌های مسیر، غلتک‌ها و هرزگردها می‌شود.
• شرایط گل‌آلود یا مرطوب: این امر منجر به تجمع مواد در زیربندی، افزایش اصطکاک و تسریع سایش زنجیرها و غلتک‌ها می‌شود.
• محیط‌های شنی: ذرات ریز مانند مواد ساینده عمل می‌کنند و اجزای مسیر را می‌سایند و طول عمر آنها را کاهش می‌دهند.

تمیز کردن منظم پس از عملیات در زمین‌های ناهموار برای محافظت از قطعات زیرین بیل مکانیکی ضروری است.

عملکرد نادرست یا عادات چرخش

چرخش‌های محوری بیش از حد یا تیز، فشار غیرضروری بر روی چرخ‌دنده‌ها، چرخ‌دنده‌ها و غلتک‌ها وارد می‌کنند. اپراتورهایی که مرتباً چرخش‌ها را در یک جهت انجام می‌دهند، می‌توانند الگوهای سایش ناهمواری را روی لاستیک‌های خود ایجاد کنند. بهترین شیوه‌ها عبارتند از:

• چرخش‌های تدریجی و عریض‌تر برای کاهش فشار جانبی.
• اجتناب از چرخش بیش از حد در خلاف جهت، که سایش ریل و غلتک را تسریع می‌کند.

عدم وجود تعمیر و نگهداری برنامه‌ریزی‌شده

عدم انجام بازرسی‌های منظم، روغن‌کاری و تنظیم تنش، علت شایع سایش زودرس در قطعات بیل مکانیکی است. قسمت‌های کلیدی، مانند غلتک‌های مسیر، هرزگردها و مکانیسم‌های کشش، نیاز به توجه دوره‌ای دارند تا عملکرد روان تضمین شود و از خرابی قطعات جلوگیری شود. یک شاسی خوب نگهداری شده نه تنها عمر طولانی‌تری دارد، بلکه باعث بهبود راندمان سوخت و عملکرد نیز می‌شود.

قطعات بیل مکانیکی ناسازگار یا فرسوده

استفاده از اجزای غیر منطبق، مانند زنجیر چرخ نو با چرخ‌دنده‌های فرسوده، سایش را تسریع کرده و عملکرد را کاهش می‌دهد. قطعات ناسازگار می‌توانند منجر به عدم هم‌ترازی و اصطکاک بیش از حد شوند. همیشه اطمینان حاصل کنید که قطعات زیربندی بیل مکانیکی جایگزین با مدل دستگاه سازگار هستند و در صورت نیاز به صورت یک مجموعه (مثلاً چرخ‌دنده و زنجیر) تعویض می‌شوند.

نکات نگهداری برای افزایش عمر شاسی

نگهداری منظم و پیشگیرانه قطعات زیربندی بیل مکانیکی برای اطمینان از حداکثر عملکرد دستگاه، کاهش زمان از کارافتادگی و به حداقل رساندن هزینه‌های تعمیر بسیار مهم است. با پیروی از یک برنامه نگهداری ساختار یافته، اپراتورها می‌توانند عمر قطعات زیربندی بیل مکانیکی را افزایش داده و از خرابی‌های زودرس جلوگیری کنند.

چک لیست بازرسی روزانه برای اپراتورها

بررسی‌های روزانه به اپراتورها این امکان را می‌دهد که مشکلات سایش را زود تشخیص داده و قبل از تشدید آنها، اقدامات اصلاحی را انجام دهند. یک بازرسی سریع و سرسری باید شامل موارد زیر باشد:

• بررسی کشش ریل و اطمینان از اینکه در محدوده توصیه شده سازنده است.
• بررسی زنجیر چرخ، کفشک‌ها و غلتک‌ها از نظر ترک، خمیدگی یا ساییدگی ناهموار.
• به دنبال نشتی روغن در اطراف غلتک‌ها، غلتک‌های حامل و هرزگردها باشید.
• اطمینان از تیز یا قلاب نبودن دندانه‌های چرخ‌دنده.
• بررسی تجمع زباله، به خصوص بین غلتک‌ها و پیوندهای مسیر.

بهترین روش‌های روانکاری

روانکاری مناسب برای کاهش اصطکاک و جلوگیری از سایش زودرس در اجزایی مانند غلتک‌ها، غلتک‌های حامل و هرزگردها بسیار مهم است.

• برای هر قطعه از نوع گریس یا روغن توصیه شده استفاده کنید.
• دستورالعمل‌های سازنده را برای دفعات روغن‌کاری دنبال کنید، زیرا روغن‌کاری بیش از حد یا روغن‌کاری کم هر دو می‌توانند منجر به مشکلاتی شوند.
• به آب‌بندها توجه ویژه‌ای داشته باشید—اگر آب‌بند آسیب دیده باشد، ممکن است گریس نشت کند و منجر به خشک کار کردن و تسریع سایش شود.

روش‌های صحیح تمیز کردن (به‌ویژه در شرایط مرطوب و شنی)

گل، خاک رس و شن از جمله دلایل اصلی سایش سریع شاسی هستند، زیرا در قطعات جمع می‌شوند و شرایط سایشی ایجاد می‌کنند.

• روزانه زیربندی را با دستگاه کارواش فشار قوی تمیز کنید، و تمرکز خود را روی غلتک‌ها، چرخ‌دنده‌ها و زنجیرهای ریل بگذارید.
• در شرایط یخبندان، قبل از پارک کردن بیل مکانیکی، آوارهای مرطوب را بردارید تا از تشکیل یخ که می‌تواند به قطعات زیربندی آسیب برساند، جلوگیری شود.
• از گذاشتن توده‌های بزرگ زباله یا شن در اطراف غلتک‌های ریل خودداری کنید، زیرا این امر اصطکاک و فشار روی اجزا را افزایش می‌دهد.

نحوه مستندسازی و برنامه‌ریزی فواصل سرویس شاسی

ثبت دقیق سوابق بازرسی‌ها و نگهداری به ردیابی الگوهای سایش کمک می‌کند و تعویض به موقع قطعات را تضمین می‌کند و در نتیجه طول عمر تجهیزات را افزایش می‌دهد.

• برای پیگیری تاریخچه تعمیر و نگهداری، برای هر چرخه بازرسی و روانکاری، یک دفترچه یا رکورد دیجیتال نگه دارید.
• بسته به نوع زمین و نحوه استفاده از دستگاه، هر ۲۵۰ تا ۵۰۰ ساعت کارکرد، بازرسی‌های جامع زیربندی را برنامه‌ریزی کنید.

برای جلوگیری از آسیب بیشتر به قطعات بیل مکانیکی مرتبط، برای تعویض به موقع قطعاتی که سایش بالایی دارند، مانند چرخ‌دنده‌ها و غلتک‌ها، برنامه‌ریزی کنید.
